Описание
Назначение
Для защиты электрооборудования, питаемого трехфазной сетью в случаях:
- повышения напряжения сети,
- падения напряжения сети,
- нарушения чередования фаз,
- пропадания одной и более фаз,
- асимметрии фаз.
Применение
- Защита трехфазного электрооборудования от недопустимых параметров электрической сети.
Материалы
- Корпус изготовлен из негорючего самозатухающего пластика.
Преимущества
- ЕЛ-11М давно известно на российском рынке, внесено во многие проекты и часто используется при сборке НКУ;
- Привлекательная цена реле позволяет использовать его для широкого спектра задач;
- Реле ЕЛ-11М-3х380В (1нр+1нз контакты) артикул SQ1504-0014 имеет 2 пары контактов: нормально разомкнутый и нормально замкнутый, что применяется для раздельного питания контакторов в схемах АВР.
Конструкция
- Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость;

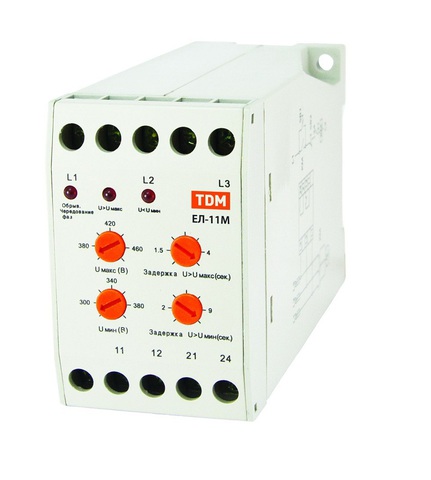

- Реле имеет на лицевой панели 4 регулятора: установки верхнего и нижнего значений напряжения, установки времени отключения реле при повышении и понижении напряжения сети;
- Реле имеет на лицевой панели 3 индикатора: «Ошибка фаз», «U>Uмакс»; «U<uмин», которые загораются в зависимости от аварийной ситуации с питающей сетью.
